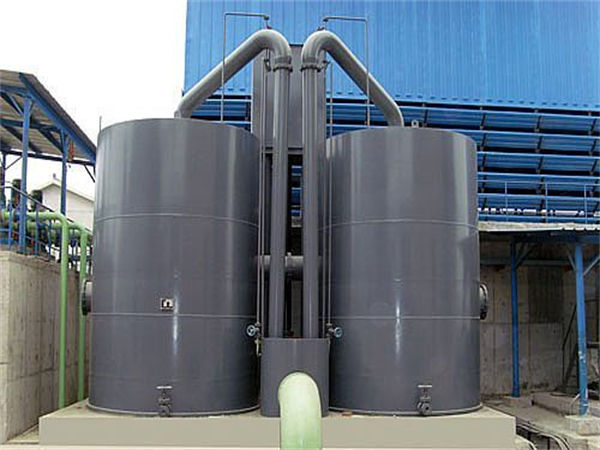

无阀过滤器

【设备概述】
　　我公司开发设计制造的无阀过滤器，根据多年来在各个工程成功运行经验和各用户反馈意见、结合我厂多年生产经验，不断更新完善，研制出了DLB系列改进型第三代无阀过滤器。
　　该设备的更新完善，具备了更宽广的处理能力和适用范围，常规处理范围有每小时处理20T、40T、60T、80T、100T、120T、150T、200T八个规格。另外可根据用户不同要求设计制造其他规格及20T/H以下各个规格的单罐式无阀过滤器，同时可满足大型循环冷却水系统旁滤处理要求，设计制造规模更大的组合型无阀过滤器，广泛应用于石油、化工、冶金、电力、炼油、纺织等工业领域和给水等民用领域。
【原理】
　　自来水经分配水箱进入无阀过滤器，自上而下地过滤。由于滤层不断截留进水中的悬浮物，滤层的水头损失逐渐增加，使得虹吸上升，管冲中的水位上升。当水位上升进入虹吸辅助管内的水射器时，由于水力作用将虹管内的空气带走，形成负压。当负压到达设计值时，便发生虹吸现象，此时水箱中的水自下而上地反洗而得以“再生”。由于不断反洗滤层，水箱中水位下降至规定值时，虹吸作用被破坏，反洗结束，无阀过滤器装置又重新开始工作。
【特点】
　　1、本无阀过滤器是国内最早不用阀门和控制仪表，巧妙地利用虹吸原理实现自动运行的无阀过滤装置，相比其他过滤设备，具有不用人工操作、能耗少、运行费用低、安全可靠、管理方便等优点。
　　2、无阀过滤器设备由配水箱、过滤器、U型进水水管、排水箱等组装成一体，结构紧凑，用户只需要按要求做好设备基础和接通进出水管后，即可投入运行。
　　3、无阀过滤器设备由碳钢制造(或根据用户要求)，防腐严格，加工精度高，安装方便。
【用途】
1、用于石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水的旁滤处理；
2、用于地表水净化，地下水除铁除锰；
3、用于城市、乡镇自来水厂的过滤处理；
4、用于软化、除盐处理的前处理；
5、用于游泳池、喷泉水景的净化处理；
6、用于生产废水去除悬浮物，有机污水经生化处理，二次沉淀池处理后的后续过滤等；
【适用范围】
1、无阀过滤器用于自来水厂过滤处理时，进水悬浮物宜小于15mg/l，出水悬浮物小于3mg/l；
2、无阀过滤器用于循环冷却水旁滤处理时，进水悬浮物一般在15～30mg/l，出水悬浮物一般小于5mg/l；
3、无阀过滤器用于"加药凝聚剂处理"时进水悬浮物50～100mg/l，出水悬浮物一般小于5mg/l；
【设备简图】

【安装尺寸表】
